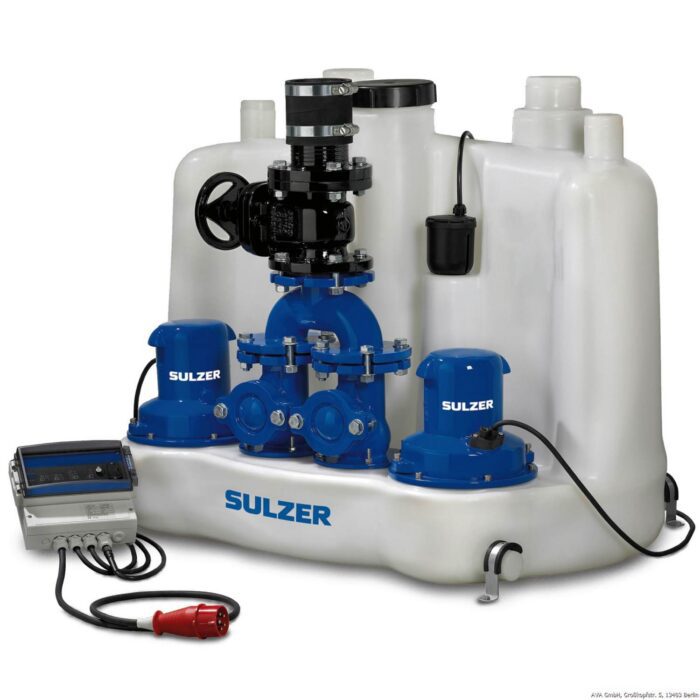

Sulzer Sanimat 2002 D/XD

Sanimat 2002 D/XD überflutungssichere Fäkalien-Doppelhebeanlage von Sulzer (ehem. ABS), Artikelnummer: 075652034 (400) dient zur Abwasserentsorgung aus Räumen unter der Rückstauebene nach DIN EN 12050-1. Ideal für die fachgerechte Schmutz- und Abwasserentsorgung von Ein- und Mehrfamilienhäusern, Krankenhäusern sowie mittleren Gewerbebetrieben bei Neubauinstallation oder Altbausanierung. Korrosionsbeständiger Synthetikbehälter, nach DIN EN 12050-1, einschließlich Pumpen, Kugelrückschlagventile, Vereinigungsstück, Niveausteuerung, automatisch arbeitende Schaltanlage, anschlussfertig vormontiert und Muffe 4″
Behältervolumen: 320l. Druckwasserdicht gekapselt, voll überflutbar. Welle mit dreifacher Wellenabdichtung und Ölkammer. Elektronische Überwachung von Wicklungstemperatur und Überstrom. Isolationsklasse F Schutzart IP 68. 2 Abwassertauchpumpen mit Freistromrad, Welle aus Chromstahl, der Motorhut ist mit 2 Schrauben einfach zur Wartung zu demontieren. Behältervolumen 320 Liter, Restvolumen 32 Liter, Schaltvolumen bei Zulaufhöhe 250 mm: 84 Liter, bei Zulaufhöhe 470 mm: 209 Liter. Zulauf horizontal:
2 x DN 150 Zulaufhöhe 250 mm, Zulauf vertikal: 2 x DN 100/150 Zulaufhöhe 930 mm, Entlüftung vertikal: 2 x DN 70 Anschlusshöhe 870 mm.
Handmembranpumpenanschluss vertikal: 1 x DN 40 mit Geberitdichtung u. Blindstopfen. Die Anlage ist einbaufertig vormontiert, werkseitig geprüft mit 4 m Kabel zwischen Motor und Schaltanlage und 1,5 m Netzanschlussleitung mit CEE16 Stecker.

Anwendungsbereiche

Zur Förderung von Schmutz- und Abwasser mit Fäkalien

Produktvorteile

• Steckerfertige Anlage
• Robuster, kompakter Behälter
• Leicht zu transportieren und einzubauen. Die kompakten Baumaße erlauben den Transport durch eine Standardtür
• Ideal für die fachgerechte Schmutz- und Abwasserentsorgung
• Staudruckniveausensor am Behälter mit getrennten Sensoren für Zulaufhöhen und Hochwasseralarm
• Integrierte Rückflussverhinderer mit Kugelrückschlagventilen
• Optional zwei- oder vierpoligen Motoren
• Steckerfertige Anlage mit CEE-Stecker (400 V) mit Phasenwender
• Freistromrad mit großem freien Durchgang und Rückenbeschaufelung zur sicheren Förderung von fäkalienhaltigem und fäkalienfreiem Abwasser
• Korrosionsbeständiger, gas- und geruchsdichter Synthetikbehälter, nach DIN EN 12050-1. Wird standardmäßig mit Pumpen, Rückschlagventilen und Schaltanlage mit Niveausteuerung und Alarm geliefert

Steuerung

• 1 Niveausteuerung mittels 1 Staudruckniveausensore am Behälter mit getrennten Sensoren für Zulaufhöhen 250 / 470 mm und Hochwasseralarm
• 1 Steueranlage Typ ABS CP254, isolierstoffgekapselt, IP 54, mit elektronischer Überwachung der Wicklungstemperatur und Überstrom, vormontiert, selbst justierend
• Die vollautomatische Niveauschaltung stellt sich selbst auf die Betriebssituation ein und schützt die Pumpen wirkungsvoll vor Trockenlauf
• Alle Kabel sind vertauschungssicher steckbar
• Automatische Drehfeldkontrolle, der CEE Stecker ist mit einem Phasenwender ausgestattet zur Anpassung des Drehfeldes
• Die Steuerung muß mit Vorsicherungen max. 3 x 16 A D abgesichert werden
• Potentialfreie Sammelstörmeldung und netzabhängiger Alarmsummer (vorgerüstet für netzunabhängigen Alarm, Akku kann durch einfaches Stecken von außen nachgerüstet werden).
