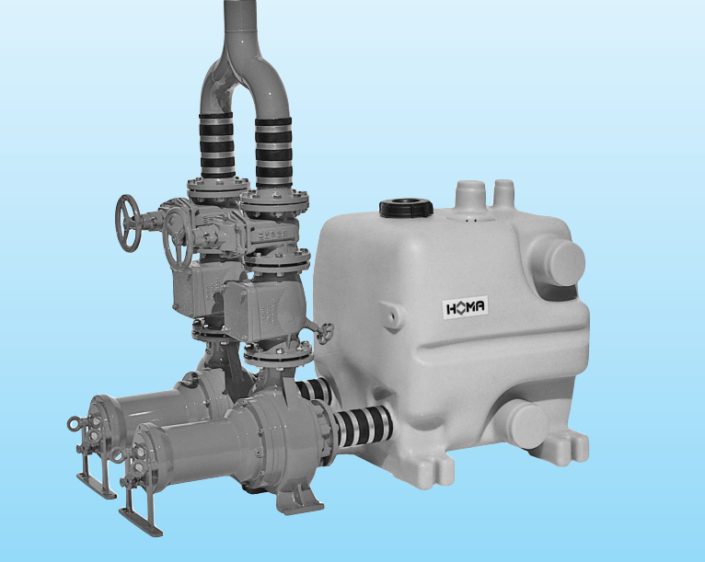

HOMA Sanimaster PE40T-TP70M16/4 Doppel-Hebeanlage

HOMA Sanimaster PE40T-TP70M16/4 Doppel-Hebeanlage

Sanimaster Abwasser-Hebeanlagen werden eingesetzt zur Gebäudeentwässerung unterhalb der Rückstauebene nach DIN EN 12056.

Die Baureihen PE und VA sind wegen des großen Behältervolumens und der leistungsstarken
Pumpentypen insbesondere bestimmt für die Entsorgung großer privater, gewerblicher oder öffentlicher Gebäude wie z. B. Wohnanlagen, Bürogebäude, Kaufhäuser, Krankenhäuser, Behörden, Schulen etc.

Die kompakte Bauart ermöglicht platzsparende Aufstellung und einfachen, auch nachträglichen Einbau.
Die horizontale Installation der Pumpen sorgt für umlenkungsfreien Durchgang des Fördergutes ohne unnötige Rohrbögen.

Zwischen Behälter und Pumpe kann ein Absperrschieber eingebaut werden, der das Demontieren der
Pumpe ohne Behälterentleerung erlaubt, so dass die Doppelanlage auch mit einer Pumpe ohne Unterbrechung voll funktionsfähig bleibt.

Die Sammelbehälter sind in verschiedenen Werkstoffausführungen und Standard-Behältergrößen
von 180 l bis 1000 l lieferbar

Druckanschluss: DN 80 / DN 100
Zuläufe: DN 100 / DN 150
Laufrad: geschlossenes Einkanalrad,
bzw. Freistromrad
Werkstoffe: Pumpengehäuse und
Laufrad aus Grauguss, Behälter aus
Kunststoff
Typengruppe 9C DIN EN 12050-1

Der Sanimaster ist mit verschiedenen Pumpen und Behältern in diversen anderen Kombinationen erhältlich, siehe unten.

Anwendungsbereiche

Entsorgung von Räumen, in denen Abwasser anfällt, z.B. aus Toiletten, Waschbecken, Duschen unterhalb der Rückstauebene nach DIN EN 12056

Fördermedium

• Klar- und Schmutzwasser, mit Fest- und Faserstoffen belastetes Abwasser und Fäkalien
• Max. Temperatur des Fördermediums: 35°C, kurzzeitig bis 60°C

Bauart

Anschlussfertige Doppellhebeanlagen mit Sammelbehälter und zwei Pumpen

Lieferumfang

•  Behälter mit 1 bzw. 2 Pumpen.
• Elastische Schlauchverbindungen mit Schellen für Behälterzulauf, Verbindung
• Behälter-Pumpe, Entlüftung und Anschluss Handmembranpumpe.
• 1 Elastisches Übergangsstück DN 100 je Pumpe für Anschluss Druckrohrleitung (je nach Pumpentyp mit FlanschDN 80 bzw. DN 100).
• Pneumatische Niveauschaltung. Elektronisches Steuergerät
• Elektronisches Steuergerät mit Netzkabel und Stecker

Pumpentypen – Technische Daten

Kennlinie Nr. – Pumpentyp Motorleistung – P2 (kW) – Drehzahl (U/min) – Nennstrom (A) – Gewicht (kg)
Druckanschluss DN 80 / Kugeldurchgang 70 mm
b TP 70 M 16/4 D 1,3 1450 3,4 40
c TP 70 M 26/4 D 1,9 1450 5,5 66
d TP 70 M 31/4 D 2,6 1450 6,0 66
e TP 70 M 36/2 D 2,9 2900 6,3 56
Druckanschluss DN 100 / Kugeldurchgang 80 mm
f MXS 2336-D44 2,6 1450 6,2 82
g MXS 2338-D44 2,6 1450 6,2 82
h MXS 2340-T34 2,9 1450 5,8 118
i MXS 2342-T44 3,7 1450 7,2 122
j MXS 2344-T54 5,0 1450 9,9 132
k MXS 2346-T64 6,5 1450 13,1 135
l MXS 2328-T72 9,5 2900 18,8 120
m MXS 2330-T82 11,5 2900 22,2 123
n MXS 2332-P92 14,4 2900 27,0 178
o MXS 2334-P102 19,6 2900 36,9 178

Behältertypen
Typ – Material – Gesamtvolumen 1) – Schaltvolumen 1)
PE 40 Polyethylen 400 l 220 l
PE 80 Polyethylen 800 l 2) 440 l
VA 18 Edelstahl 1.4301 3) 180 l 80 l
VA 30 Edelstahl 1.4301 3) 300 l 135 l
VA 50 Edelstahl 1.4301 3) 500 l 225 l
VA 100 Edelstahl 1.4301 3) 1000 l 600 l

Zuordnung Behälter – Pumpen

Pumpentyp kombinierbar mit Behältertypen   PE 40  – PE 80  – VA 18   – VA 30  – VA 50  – VA 100

TP 70 M 16/4 D S+T – S+T S+T S+T –
TP 70 M 26/4 D S+T – S+T S+T S+T –
TP 70 M 31/4 D S+T – S+T S+T S+T –
TP 70 V 36/2 D S+T – S+T S+T S+T –
MXS 2336-D44 S+T T – S+T S+T T
MXS 2338-D44 S+T T – S+T S+T T
MXS 2340-T34 S+T T – S+T S+T T
MXS 2342-T44 S+T T – S+T S+T T
MXS 2344-T54 S+T T – S+T S+T T
MXS 2346-T64 S+T T – S+T S+T T
MXS 2328-T72 S+T T – – S+T T
MXS 2330-T82 S+T T – – S+T T
MXS 2332-P92 S+T T – – S+T T
MXS 2334-P102 S+T T – – S+T T
