Kurze Spezifikation Zehnder W 80 Doppel
- Fördermenge 60000 l/h
- Förderdruck 1.1 bar
- Förderhöhe 11 Meter
- 400 V / 3000 W
- Kunststoff und Edelstahl Pumpengehäuse
Beschreibung
Eigenschaften
- Sonderabmessungen, Sonderzuläufe und vor-OrtAufbau möglich
- großes Behälter- bzw. Schaltvolumen
- (Behältervolumen bis 20.000 l realisierbar)
- verstopfungsfreier Betrieb durch 80 mm freien
- Durchgang
- Komfortsteuerung im Lieferumfang enthalten
Lieferumfang
- fertig montierte Anlage mit 3,5 m Anschlusskabel zum
- Motor und 3,5 m Pneumatikschlauch zur Steuerung
- inkl. ZPS2: komfortable, pneumatische Niveausteuerung
- mit Mikrokontroller, LCD-Klartextanzeige für Füllstand,
- Wartung, Betriebsstunden und Störmeldungen sowie
- netzabhängige Alarmanlage im Schaltkasten zur
- Innenraummontage

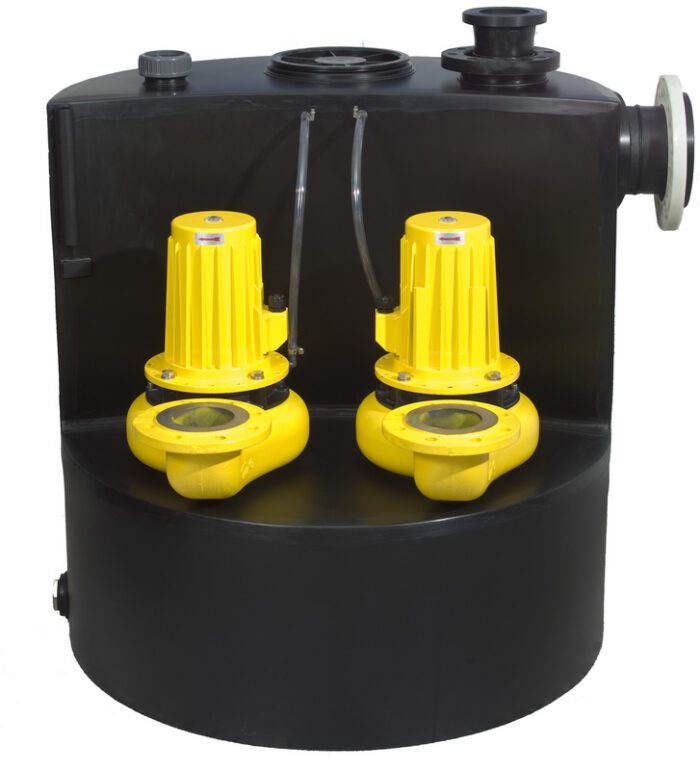

Bauart
- Sammelbehälter aus Polyethylen mit 480 l Gesamtinhalt
- und bis zu 270 l Schaltvolumen
- 2 aufgebaute Wirbelradpumpen mit großem freien
- Durchgang
- Abdichtung durch Gleitringdichtung und Wellendichtring
- mit zwischenliegender Ölkammer
- Pumpengehäuse mit angegossenem Abgangsbogen DN
- 100
- seitlicher Zulauf mit Losflansch DN 150
- Anschluss 1 ½“ für Handmembranpumpe
- Entlüftung mit Losflansch DN 100 ( Ø 110 mm)
Hebeanlagen der Serie W80 sind die “Großen Jungs” der Familie, mit 4 kW und 120 qm/h aufwärts zum Einsatz in Mehrfamilienhäusern, öffentlichen Gebäuden usw.. Überall, wo die Abwasserentsorgung nicht unterbrochen werden darf, empfiehlt sich natürlich eine Doppelpumpenanlage.
Die entsprechende Einzelpumpenanlage ist die Zehnder W 80.
Wir unterstützen Sie bei Ihrem Projekt – rufen Sie an: 030 56594794.
Ausführung
- Sammelbehälter aus Polyethylen mit 480 l Inhalt
- 270 l Schaltvolumen
- 2 aufgebaute Wirbelradpumpen mit 80 mm freiem Durchgang
- Abdichtung durch Gleitringdichtung und Wellendichtring mit zwischenliegender Ölkammer
- Druckabgang 2 x DN 100
- seitlicher Zulauf mit Losflansch DN 150
- Anschluss 1 1⁄2“ für Handmembranpumpe
- Entlüftung mit Losflansch DN 100
- pneumatische Niveausteuerung ZPS2, automatisch wechselnder Betrieb, Spitzenlastfunktion und Störumschaltung, potentialfreier Abgang für Sammelstörmeldung und akustischen Alarm
- 3,5 m Anschlusskabel zum Motor
Einsatzgebiete
- Entsorgung von häuslichem Abwasser aus Mehrfamilienhäusern, Schulen, öffentlichen und gewerblichen Einrichtungen
- Einrichtungen, in denen die Abwasserentsorgung nicht unterbrochen werden darf
- zur Überflurinstallation in frostgeschützten Räumen unterhalb der Rückstauebene
Lieferumfang
- anschlussfertig, inkl. Schaltanlage ZPS.
- Achtung: Rückschlagklappen, Absperrschieber, Hosenrohr sowie Flanschstücke gehören nicht zum Lieferumfang! Bitte als Zubehör separat bestellen.
