Kurze Spezifikation Zehnder Kompaktboy 1,5 D 400 V
- Korngröße 50 mm

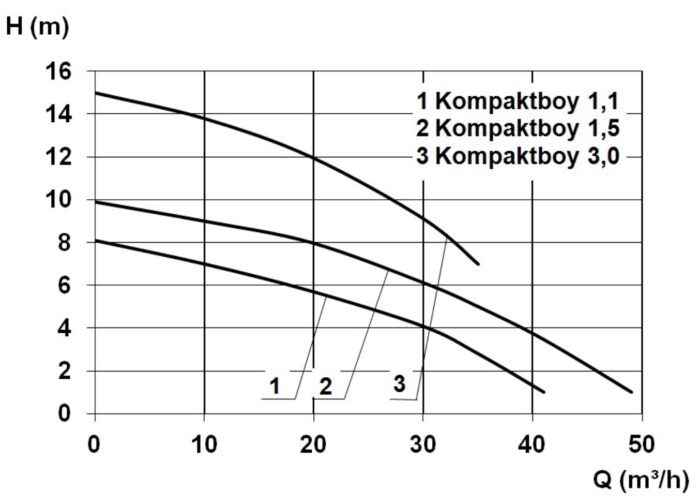

- Fördermenge 49000 l/h
- Förderdruck 0.99 bar
- Förderhöhe 9.9 Meter
- 400 V / 1800 W
- Kunststoff und Edelstahl Pumpengehäuse
- HT-Rohr 3 x DN 100, 3 x DN 50 und 1 x DN 50/100 Zu- und DN 100 Abgang
Beschreibung
Eigenschaften
- kompakte Abmaße, platzsparende Einbringung auch durch
- Schachtöff nung (60 cm)
- anschlußfertig - Verbindungsstücke, Rückschlagklappe integriert
- (bei 3kW außenliegend)
- Komfortsteuerung im Lieferumfang
- große Förderleitung
- integrierte Staudruckmessung für mm-genaue Schaltpunkte
- allseitige Anschlüsse für leichte Installation in beengten Räumen
Lieferumfang
- fertig montierte Anlage mit 3,5 m Anschlusskabel zum
- Motor und 3,5 m Pneumatikschlauch zur Steuerung
- mit intergrierter Rückschlagklappe DN 100 (außer bei
- Kompaktboy 3,0-2P, dieser mit aufgesetzten
- Rückschlagklappen aus Grauguss)
- Übergangsflanschstück DN 100 für Druckleitung (optional
- DN 80)
- flexible Verbindung mit Spannschellen für Druck- und
- Entlüftungsleitung
- inkl. ZPS1
Bauart
- Sammelbehälter aus Polyethylen mit 150 l Gesamtinhalt
- Hebeanlage mit 2 aufgebauten Schneidradpumpen mit
- robustem, einstellbarem Schneidwerk aus korrosionsfester
- Sonderlegierung
- Abdichtung durch 2 Gleitringdichtungen mit
- dazwischenliegender Ölkammer
- Druckabgangsflansch DN 50 mit angeflanschtem
- Pumpenanschlussbogen und Kugelrückschlagventil 1 1/4"
- Innengewinde
- Zulauf für HT-Rohr 3 x DN 100 (seitlich) und 1 x DN 100/150
- (oben)
- zusätzliche Anschlüsse 1 ½“ für Handmembranpumpe
- Entlüftung DN 70 (Ø 75 mm)
- Betriebsart S3 – 25%
- Förderguttemperatur max. 55°C
- Schutzart IP 68
Diese Hebeanlagen gehören zu den “Größeren Jungs” der Familie, mit 1,1 kW und 17 qm/h aufwärts zum Einsatz in Mehrfamilienhäusern, öffentlichen Gebäuden usw.. Kompaktboys der Serie SE und SEN sind mit Schneidwerk ausgestattet und haben einen 50er Abgang die anderen einen 100er Anschluß.
Überall, wo die Abwasserentsorgung nicht unterbrochen werden darf, empfiehlt sich natürlich eine Doppelpumpenanlage.
Die nächst größere Variante ist die Kompaktboy 3,0 D. Die nächst kleineren Varianten wären Kompaktboy 1,1 D und Kompaktboy 1,1 W 230 V.
Ausführung
- Sammelbehälter aus Polyethylen mit 55 l Inhalt (19 l – 45 l Schaltvolumen, je nach Zulauftiefe)
- Einzelanlage mit aufgebauter Wirbelradpumpe, mit Dreh- oder Wechselstrommotor
- Abdichtung durch Gleitringdichtung und Wellendichtring mit zwischenliegender Ölkammer
- Druckabgang DN 100 mit integrierter Rückschlagklappe
- Übergangsstück DN 80 als Option lieferbar
- Zuläufe für HT-Rohr 3 x DN 100, 3 x DN 50 und 1 x DN 50/100
- zusätzliche Anschlüsse 1 1⁄2“ für Handmembranpumpe
- Entlüftung DN 70 (Ø 75)
- pneumatische Niveausteuerung ZPS1, potentialfreier Abgang für Sammelstörmeldung und akustischen Alarm
- 3,5 m Anschlusskabel zum Motor
Einsatzgebiete
- Förderung von häuslichem Abwasser aus einer Kellerwohnung oder einem Einfamilienhaus
- zur Überflurinstallation in frostgeschützten Räumen unterhalb der Rück- stauebene
Lieferumfang
- Mit intergrierter Rückschlagklappe DN 100, flexibler
- Verbindung mit Spannschellen für Druck- und Entlüftungsleitung, Flanschstück DN 100 für Druckleitung sowie Steuerung ZPS1
