Kurze Spezifikation Zehnder Boy Doppel 3,0 D 400 V
- Mit Trockenlaufschutz
- Korngröße 50 mm

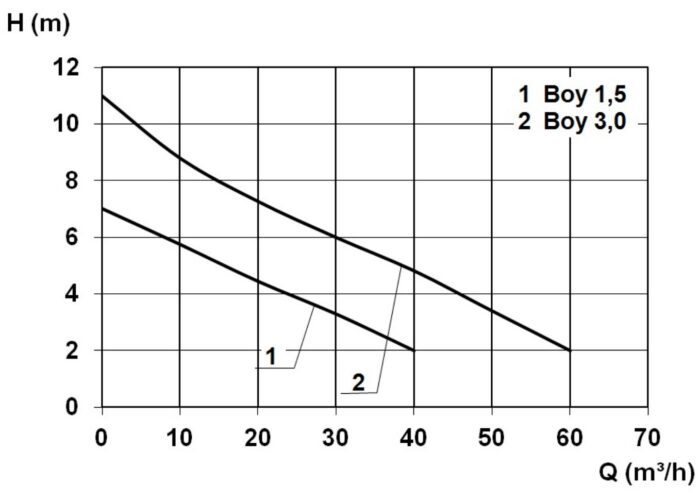

- Fördermenge 60000 l/h
- Förderdruck 1.1 bar
- Förderhöhe 11 Meter
- 400 V / 4000 W
- Kunststoff und Edelstahl Pumpengehäuse
- 2 Zuläufe für HT-Rohr DN 100 Zu- und 2 x DN 100 Abgang
Beschreibung
Darüber hinaus fördert die Zehnder Boy Doppel 3,0 D 400 V bis zu 60 m³/h, was 60000 Litern pro Stunde entspricht. Sie können die Zehnder Boy Doppel 3,0 D 400 V mit 400 V Volt betreiben. Die Leistungsaufnahme dieser Pumpe beträgt 4 kW. Das Gehäuse der Zehnder Boy Doppel 3,0 D 400 V ist aus robustem Kunststoff und Edelstahl. Nicht nur besticht die Zehnder Boy Doppel 3,0 D 400 V durch herausragende technische Eigenschaften, darüber hinaus ist sie auch noch mit einem Trockenlaufschutz ausgestattet. Die Zehnder Boy Doppel 3,0 D 400 V verfügt über einen 2 Zuläufe für HT-Rohr DN 100 großen Saugstutzen. Diese Pumpe verfügt über einen 2 x DN 100 großen Abgang, den man auch Druckstutzen nennt.
Eigenschaften
- großes Behälter- bzw. Schaltvolumen
- verstopfungsfreier Betrieb durch 50 mm freien
- Durchgang
- anschlußfertig - Übergänge, Rückschlagklappen,
- Hosenrohr inklusive
- Komfortsteuerung im Lieferumfang
Lieferumfang
- fertig montierte Anlage mit 3,5 m Anschlusskabel zum Motor und 3,5 m Pneumatikschlauch zur Steuerung
- inkl. 2 Rückschlagklappen DN 100
- Hosenrohr DN 100/ 100 /100
- Übergangsflanschstück DN 100 für Druckleitung
- flexible Verbindung mit Spannschellen für Druck- und Entlüftungsleitung
- ZPS2: komfortable, pneumatische Niveausteuerung mit Mikrokontroller, LCD-Klartextanzeige für Füllstand, Wartung, Betriebsstunden und Störmeldungen sowie netzabhängige Alarmanlage im Schaltkasten zur Innenraummontage
Bauart
- Sammelbehälter aus Polyethylen mit 200 l Gesamtinhalt
- und bis zu 100 l Schaltvolumen
- Freistromradpumpen mit hohem Wirkungsgrad
- Abdichtung durch Gleitringdichtung und Wellendichtring
- mit zwischenliegender Ölkammer
- Druckabgang 2 x DN 100
- 2 seitliche Zuläufe für HT-Rohr DN 100, ein Zulauf
- wahlweise DN 100 (HT) oder DN 150 (Flanschanschluss)
- zusätzliche Anschlüsse 1 ½“ für Handmembranpumpe
- Entlüftung DN 100 (Ø 110 mm)
- Betriebsart S3 – 25%
- Förderguttemperatur 55°C
- Schutzart IP 68
Hebeanlagen der Serie Kompaktboy gehören zu den “Größeren Jungs” der Familie, mit 1,5 kW und 40 qm/h aufwärts zum Einsatz in Mehrfamilienhäusern, öffentlichen Gebäuden usw..
Überall, wo die Abwasserentsorgung nicht unterbrochen werden darf, empfiehlt sich natürlich eine Doppelpumpenanlage.
Die entsprechende Einzelpumpenanlage ist Zehnder Boy 3,0 D. Die kleinere Variante wäre die Zehnder Boy Doppel 1,5 D.
Wir unterstützen Sie bei Ihrem Projekt. Rufen Sie an: 030 56594794
.
Ausführung
- Sammelbehälter aus Polyethylen mit 200 l Inhalt
- 100 l Schaltvolumen
- 2 aufgebaute Wirbelradpumpen, 80 mm freier Durchgang
- Abdichtung durch Gleitringdichtung und Wellendichtring mit zwischenliegender Ölkammer
- Druckabgang 2 x DN 100
- 2 seitliche Zuläufe für HT-Rohr DN 100, ein Zulauf wahlweise DN 100 (HT) oder DN 150 (Flanschanschluss)
- zusätzliche Anschlüsse 1 1⁄2“ für Handmembranpumpe
- Entlüftung DN 100 (Ø 110)
- pneumatische Niveausteuerung ZPS2, automatisch wechselnder Betrieb, Spitzenlast- funktion und Störumschaltung, potentialfreier Abgang für Sammelstörmeldung und akustischen Alarm
- 3,5 m Anschlusskabel zum Motor
Einsatzgebiete
- Entsorgung von häuslichem Abwasser aus Mehrfamilienhäusern, gewerblichen Einrichtungen
- Einrichtungen, in denen die Abwasserentsorgung nicht unterbrochen werden darf
- zur Überflurinstallation in frostgeschützten Räumen unterhalb der Rückstauebene
Lieferumfang
- 2 St. Rückschlagklappen DN 100, Hosenrohr DN 100/100/100, Flanschstück DN 100 für Druckleitung, flexibler Verbindung mit Spannschellen für Entlüftungsleitung sowie Schaltanlage ZPS2
