Haupterkmale
Beschreibung

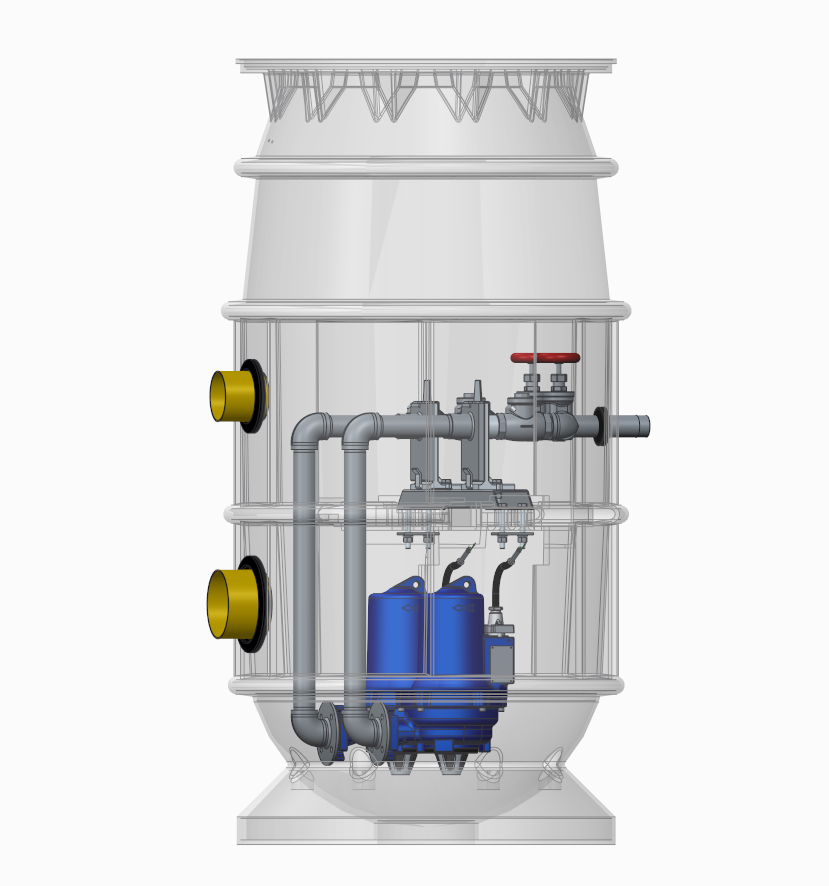

Pumpstation PE/2 ORCUT 148
Doppelpumpstation aus Kunststoff
Typ OR 90/175 A – 2
komplett ausgestattet mit:
-kpl.Druckrohrleitung aus V2A DN 40
-schraubenlose Kupplungsautomatik mit Traverse aus VA
-2 x Rückschlagklappe 11/2″ VA
-2 x Absperrschieber 11/2″ VA
-Druckabgang 11/2″ Außengewinde
-Dichtung für Zulauf DN 150 oder 100 PVC KG
-Dichtung für Kabel und Entlüftung DN 100 PVC KG
-Kette,Schäkel,Schrauben aus VA
-Schachtabdeckung Kl.A begehbar
-Schachthöhe gesamt incl. Abdeckung ca. 1,80m
-max. Zulauftiefe Standard 1,25m von OKG bis UK RS
2 Stck. Abwassertauchpumpen ORCUT TES 148 B ex
vertikale überflutbare Blockaggregate mit hochverschleißfestem,außenliegendem patentiertem Schneidwerk mit Kegelscherenrad aus Edelstahl 1.4528
Serienmäßigem Ex-Schutz
Förderhöhe: 22 – 2 m
Fördermenge: 0,5 – 4,4 l/s
Druckstutzen: DN 40 PN 6/PN 10
Anschlussmöglichkeit: DN 32 PN 6/10
Wellenabdichtung:
mediumseitig GLRD SIC/SIC
motorseitig RWD NBR
Betriebsspannung: 400 V50 Hz
Motorleistung P2: 1,5 kW
Nennstrom: 3,4 A
Drehzahl: 2820 l/min
Schutzart IP 68
Zwei Thermokreise – Mikrothermschalter Bimetall
PTB 14 ATEX 1020X
Ex-Schutz II 2 G ExdIIB T4 Gb
Gewicht: ca. 34 kg
Kabellänge 10 m
Wir unterstützen Sie bei Ihrem Projekt. Rufen Sie an: 030 56594794
1 Stck. Pumpensteuerung ORPU – Control 2000 LCD
Steuerspannung 230 V
Gehäuse:320x300x120
Zur Steuerung von 2 Pumpen
durch internen Druckwandler, (wahlweise auch für externe Sonde 0-20 mA oder Schwimmerschalter)
mit integrierter piezoresistiver Niveausteuerung
Automatischer Pumpenwechsel
Automatische Umschaltung bei Pumpenstörung
Einstellung der Schaltpunkte
Pumpen EIN,Pumpen AUS, Spitzenlast
Laufzeitbegrenzung,Hochwasseralarm
Nachlaufzeit,Begrenzung des Motorstromes
Quitiertaste für Alarm
LED’s für die Anzeige Betrieb,Hand,Automatik
Sammelstörmeldung und Hochwasseralarm
Anschluß für thermische Störung
als Öffner oder Schließer
potentialfreie Kontakte für Störmeldung der Pumpen und Hochwasseralarm
Einstellbarer ATEX – Mode
zum Lieferumfang gehören:
10 m Luftschlauch PVC 8 x 1mm,
Meßglocke aus GG,Haltewinkel aus Edelstahl
Klemmanschlag
