Kurze Spezifikation KSB CK 800 E NS 50-5 Ex - komplette Pumpstation - 400V

Beschreibung

CK 800 E NS 50-5 ex, anschlussfertiger KSB Pumpenschacht Artikelnummer: 29130860 mit einer explosionsgeschützten Pumpe Amarex N S 50-222/042 YL G-190.

Eine Pumpstation ist die All in One Lösung: In die Erde, anschließen, fertig. Sie wird im Außenbereich eingegraben und kann mit dem entsprechenden Deckel – ab Klasse B – auch befahren werden.

Für öffentliche Anschlüsse ist eine Doppelpumpenanlage Vorschrift.

Einsatzgebiete

■ Abwasserentsorgung von Gebäuden und Grundstücken unterhalb der Rückstauebene
■ Entsorgung im privaten, gewerblichen, industriellen und kommunalen Bereich
■ Gemeinschaftsentsorgung von mehreren Wohneinheiten (z. B. Reihenhäuser)
■ Druckentwässerung



Je nach Abdeckung liegt die Einbautiefe zwischen 1840 mm und 2120 mm.

Zum Einsatz kommen explosionsgeschützte Pumpen der Amarex-Serie mit Schneidwerk aus dem Hause KSB. Das ist auch Vorschrift, wenn Abwässer in die öffentliche Kanalisation befördert werden sollen.

Die „Kleine“ unter den Pumpen ist hierbei die Amarex N S 32-160/. Sie fördert bei  einer Höhe von 10m noch ca 13 qm/h, das reicht in den meisten Fällen aus. Die größte Schwester, die Amarex N S 50-5 wiegt 58kg, hat eine Leistung von 5,4 kW und pumpt bis zu 49m hoch und bis zu 21,6 qm/h weg Die größeren Modelle kommen zum Einsatz, wenn über größere Höhen oder lange Strecken gepumpt werden soll oder große Mengen bewegt werden sollen.

Zum Lieferumfang gehört selbstverständlich auch eine Staudrucksteuerung mit Schaltgerät – die LevelControl Basic 2 und zum Paket gehören 10m Verbindungskabel.

Der Schacht besteht aus Polyethylen und ist dadurch ablagerungsfrei.

Standard bei dieser Pumpstation ist eine Abdeckung der Klasse A – also begehbar. Für die Klasse B planen Sie bitte einen Aufpreis von Brutto ca. 529€ ein.

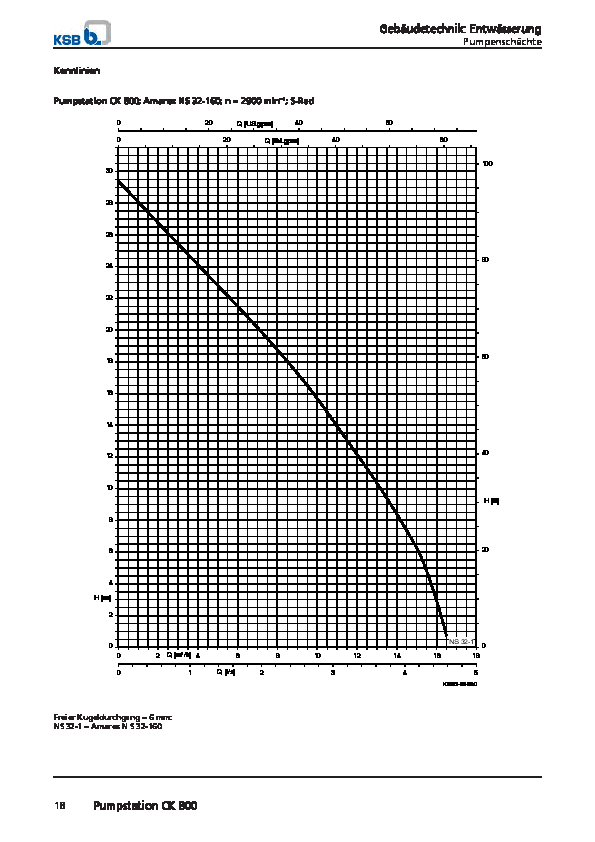

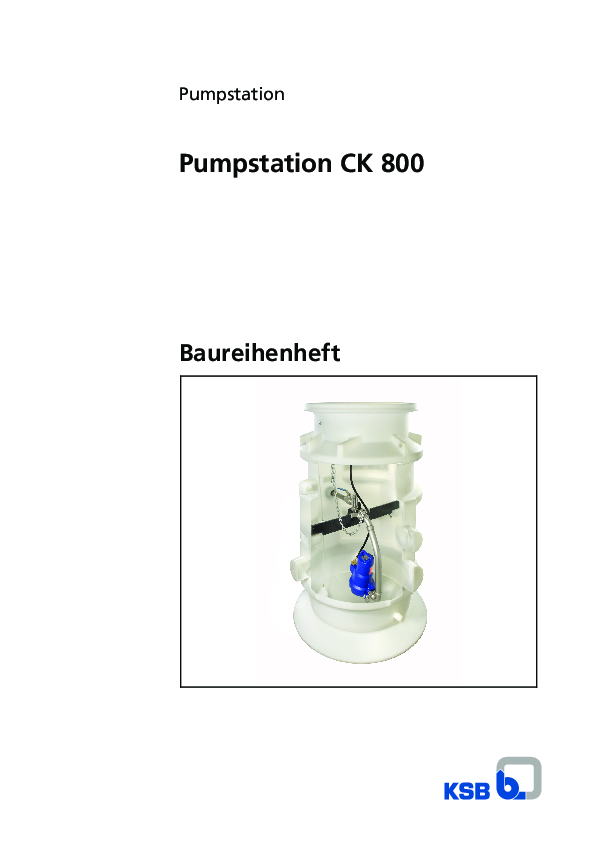

Alle Details, Maße, Kennlinien und Optionen finden Sie hier im Baureihenheft: Link

Wir unterstützen Sie bei Ihrem Projekt. Rufen Sie an: 030 56594794

Lieferumfang

• Schacht und Schachtabdeckung
• Rohrleitung und Armaturen
• Pumpe Amarex N S 50-222/042 YL G-190
• Steuerung
• Ablasskette
• 10m Kabel an den Pumpen und 10m Hydraulikschlauch



Vorteile

1. Flexibel
   ■ Freie Wahl der Einbauposition
   ■ Schachtabdeckung der Befahrbarkeitsklassen A, B oder D möglich
   ■ Schachtverlängerung für variable Einbautiefen bis 2,70 m
2. Standardmäßig auftriebssicher
   ■ Von unabhängiger Seite statisch geprüft.
3. Kostenoptimal
   ■ Minimale Transport- und Einbaukosten durch geringes Gewicht des einbaufertigen Schachtes.
4. Montagefreundlich
   ■ Leichter Ein- und Ausbau der Pumpe durch Überwasserkupplung und im Schwerpunkt ausbalancierter Einhängevorrichtung
   ■ Vielseitige Anschlussmöglichkeiten durch 4 Zulaufstutzen in unterschiedlichen Ebenen und Richtungen
5. Langlebig
   ■ durch hochwertige, korrosionsbeständige Einbauten.
6. Wartungsfreundlich
   ■ durch einfache Bedienung der Armaturen ohne Begehung des Schachtes.
7. Betriebssicher
   ■ Reduzierung von Ablagerungen durch optimale Schachtgestaltung
   ■ Verminderte Schwimmschlammbildung durch Schrägstellung der Pumpe
8. Vereinfachte Planung
   ■ durch einheitlichen Schacht für alle Schneidradpumpen der Baureihen Amarex® N und Ama-Porter®.
9. Fördergut
   ■ häusliches Abwasser, fäkalien-, feststoff- oder faserhaltig
   ■ Schmutzwasser, Regenwasser
   ■ Achtung: Bei Förderung von Fäkalien Ex-Schutz-Vorschriften beachten
